Почеркушки к проекту деревянного карниза с кронштейнами

Архитектор Антон Булатецкий

Архитектор Антон Булатецкий. Архитектурное проектирование загордных домов.

город: Москва

телефон: +7_916_172_86_39

почта: generaitСОБАКАmail.ru

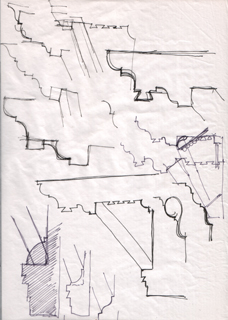

Профили для деревянного кронштейна. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Большой загородный дом, это, на мой взгляд, очень сложный объект для проектирования. Дело в том, что исторически сложившийся в культуре масштаб, для большого дома уже не подходит. Объясню я это на простом примере. Обыкновенная доска сечением 150 на 50 мм на деревенском доме выглядит как основательный элемент. Она может быть использована, и в конструкции дома, и снаружи для отделки фронтона крыши или обрамления окон дверей и тд.

Для большого дома эта доска также подходит как конструктивный элемент, но на фасаде она будет смотреться уже слишком маленькой и не может быть использована. Что-бы отделать фасад большого дома часто используют специально изготовленные доски большого размера, но дерево не может быть больше, чем оно выросло. Да и крепить эти тяжелые доски на большие анкеры только для декорирования фасада выглядит, очевидно, надумано.

Для больших зданий нужно подходить иначе к вопросу конструкции и отделки, не просто увеличивать в размере привычные для жилых зданий архитектурные элементы, а расчленять их на составные части которые вместе составляли бы, бывший ранее единым, архитектурный элемент.

Но откуда брать мотив для этого смыслового обогащения архитектуры жилых зданий. Очевидно, источником является античность с ее богатым, развитым за сотни лет архитектурным языком. Но если прямиком брать античные формы и использовать их для наполнения фасадов жилого дома, то естественно получиться не, то, что требовалось изначально. Не забывайте, мы проектируем жилой дом, а не храм.

Именно здесь таиться основная сложность, связанная с проектированием больших загородных домов. Нет для них традиционного решения, как нет и готового языка архитектуры позволяющего быстро это решение создать. Необходимо подходить к задаче с точки зрения реальных возможностей, доступных строительных материалов и технологий, а также задания на то, какой конкретно должен быть дом? Уютным, Основательным, немного Веселым, немного Радостным…

Необходимо пользоваться архитектурными формами, которые созданы веками архитектурной практики, но не копировать, а как образцом изящной заостренной мысли, имеющим свое движение и логику построения. Питаясь светом этих изобретений и используя в качестве материала обыкновенную доску, можно собрать новую подходящую для заданного здания архитектурную форму, которая будет именно такой, какая нужна.

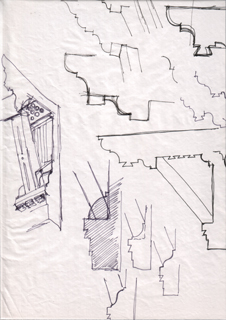

Подкос внутри кронштейна, композиция соединения. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Подкос внутри кронштейна, композиция соединения

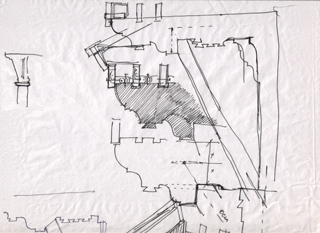

Место соединения подкоса с опирающимся на него карнизом. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Место соединения подкоса с опирающимся на него карнизом

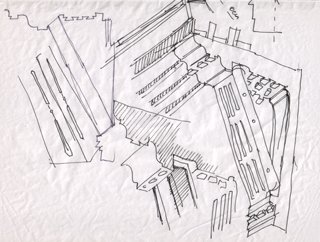

Карниз с подкосом, подкос занял место триглифа. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Карниз с подкосом, подкос занял место триглифа

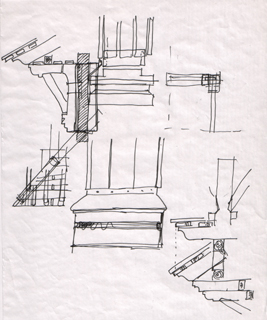

Конструирование завершающей части карниза и базы колон. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Конструирование завершающей части карниза и базы колон

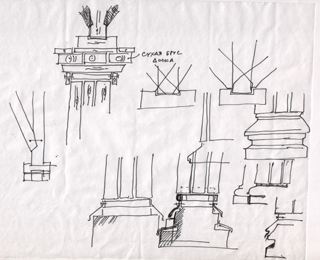

База колонны и капитель, узлы при отделке их деревом. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

База колонны и капитель, узлы при отделке их деревом

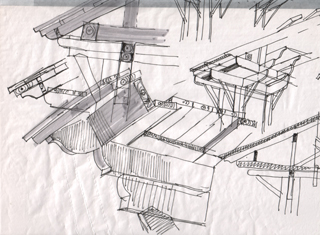

Прорисовка карниза и его завершающей части из стропильной системы крыши. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Прорисовка карниза и его завершающей части из стропильной системы крыши

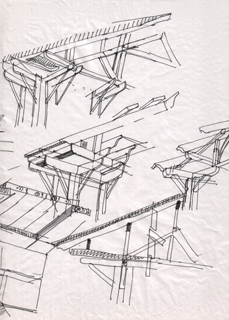

Место карниза, в котором скат крыши превращается во фронтон. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Место карниза, в котором скат крыши превращается во фронтон

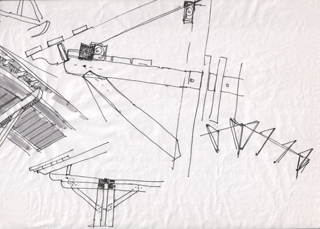

Предположение о том, какой могла бы быть конструкция крыши с врубками. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Предположение о том, какой могла бы быть конструкция крыши с врубками

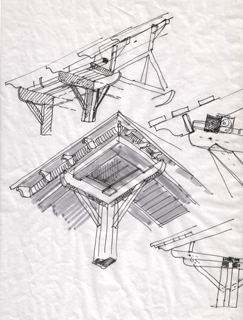

Рисунок угла крыши с фронтоном и конвертом. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Рисунок угла крыши с фронтоном и конвертом

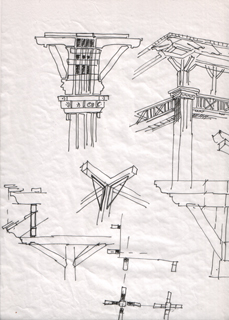

Расстановка деревянных кронштейнов подпирающих угол крыши. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Расстановка деревянных кронштейнов подпирающих угол крыши

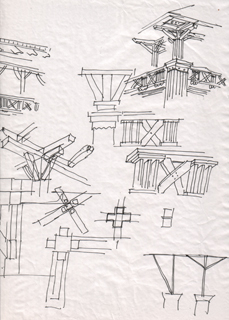

Использование ритмической композиции триглифов и метоп в ограждении веранды второго на втором этаже. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Использование ритмической композиции триглифов и метоп в ограждении веранды второго на втором этаже

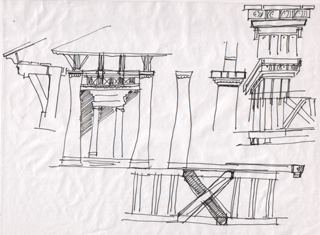

Деревянные капители и эскиз фрагмента главного фасада со входом в дом. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Деревянные капители и эскиз фрагмента главного фасада со входом в дом

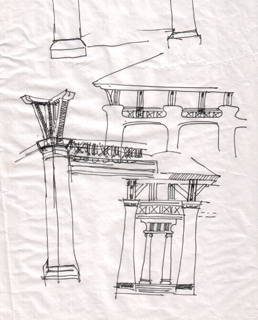

Эскизы к фасаду, определился использовать только нужные кронштейны, декоративным нет места. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Эскизы к фасаду, определился использовать только нужные кронштейны, декоративным нет места

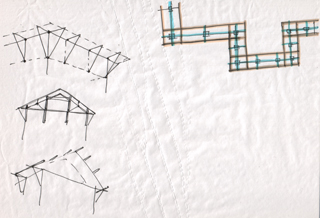

Эскиз расположения кронштейнов и конструкции над ними. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Эскиз расположения кронштейнов и конструкции над ними

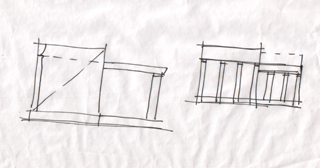

Задумка некоторых композиционных закономерностей. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Задумка некоторых композиционных закономерностей

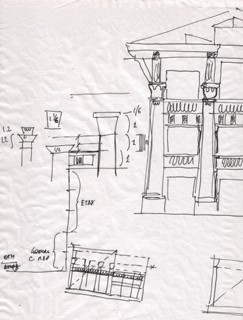

Использование на средней части фасада коринфского ордера. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Использование на средней части фасада коринфского ордера

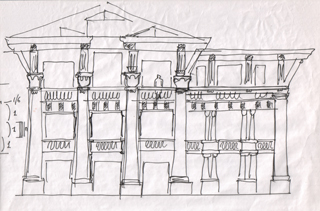

Коринфские капители выступают над ограждением балкона и оказываются на уровне человеческого роста. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Коринфские капители выступают над ограждением балкона и оказываются на уровне человеческого роста

Раскладка пропорций дорического ордера для карниза деревянного здания. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Раскладка пропорций дорического ордера для карниза деревянного здания

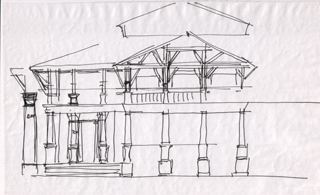

Варианты композиции колон разных пропорций и использование пьедесталов для композиции фасада. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Варианты композиции колон разных пропорций и использование пьедесталов для композиции фасада

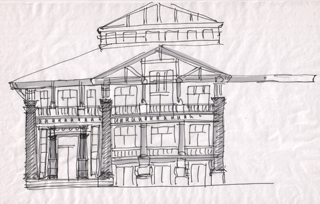

Эскиз к фасаду дома с деревянной отделкой, анализ масс разных элементов. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Эскиз к фасаду дома с деревянной отделкой, анализ масс разных элементов

Прорисовка взаимосвязанных пропорций разных элементов фасада и их деталей. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Прорисовка взаимосвязанных пропорций разных элементов фасада и их деталей

Эскизы к фасаду, соотношение масс разных материалов, снизу штукатурка, сверху дерево. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Эскизы к фасаду, соотношение масс разных материалов, снизу штукатурка, сверху дерево

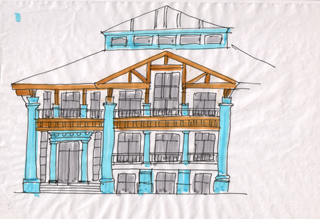

Вариант композиции конструкций из разных материалов. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Вариант композиции конструкций из разных материалов

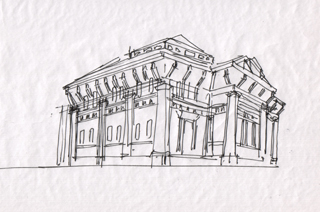

Рисунок композиции фасадов здания. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Рисунок композиции фасадов здания

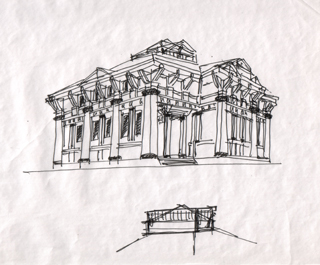

Задумка деревянного карниза над домом с колоннами. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Задумка деревянного карниза над домом с колоннами

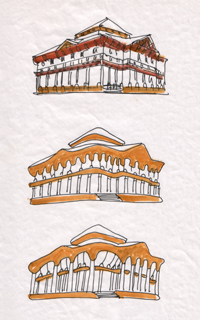

Варианты композиции масс, элементов фасадов дома. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Варианты композиции масс, элементов фасадов дома

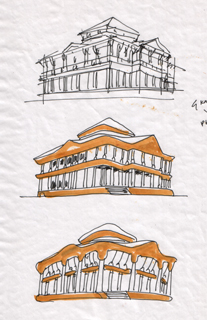

Схема композиции элементов фасада, нижний вариант принят за основной. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Схема композиции элементов фасада, нижний вариант принят за основной

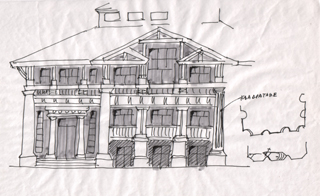

Эскиз фасада, серым выявлен второй план, расположенный в глубине, в тени. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Эскиз фасада, серым выявлен второй план, расположенный в глубине, в тени

Взаимосвязи размеров разных элементов фасада по высоте и анализ их пропорций по ширине. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Взаимосвязи размеров разных элементов фасада по высоте и анализ их пропорций по ширине

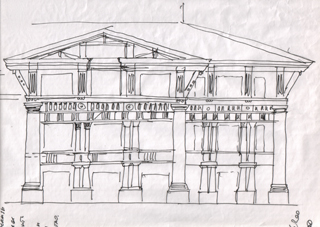

Схема композиции фасада, использование спаренных коринфских колон для декорирования второстепенных столбов. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Схема композиции фасада, использование спаренных коринфских колон для декорирования второстепенных столбов

Смысловые взаимосвязи разных элементов, применение ордерных карнизов и пьедесталов. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Смысловые взаимосвязи разных элементов, применение ордерных карнизов и пьедесталов

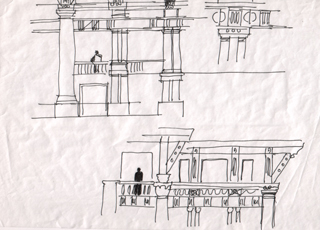

Выявление масштаба задуманных элементов относительно человека, попытка выявить средний фронтон. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Выявление масштаба задуманных элементов относительно человека, попытка выявить средний фронтон

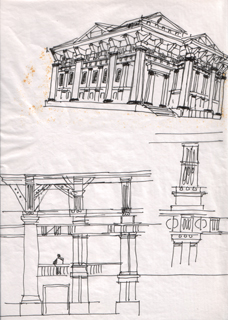

Схема фасада, прорисовка элементов и рисунок дома целиком. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Схема фасада, прорисовка элементов и рисунок дома целиком

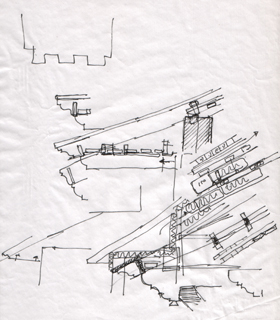

Конструкция крыши в увязке с композицией кронштейна. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Конструкция крыши в увязке с композицией кронштейна

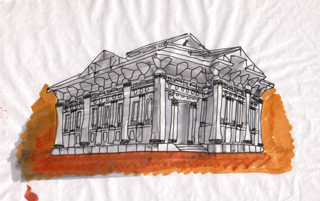

Рисунок композиции здания с тенью от карниза и ярким фоном. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Рисунок композиции здания с тенью от карниза и ярким фоном

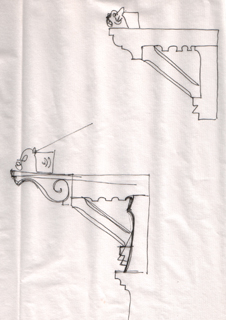

Подкос в конструкции кронштейна с завершением в виде прилепленного кронштейна. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Подкос в конструкции кронштейна с завершением в виде прилепленного кронштейна

Стилистические интерпретации художественного выражения конструктивного элемента, кронштейна. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Стилистические интерпретации художественного выражения конструктивного элемента, кронштейна

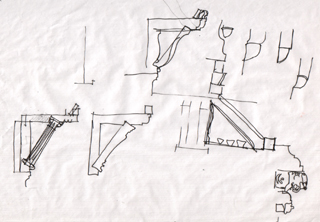

Первое теоретическое рассуждение о художественном выражении работы кронштейна с подкосом. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Первое теоретическое рассуждение о художественном выражении работы кронштейна с подкосом

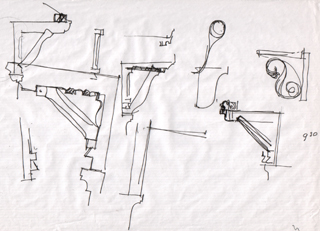

Задумка элементов деревянного кронштейна в формах дорического ордера. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Задумка элементов деревянного кронштейна в формах дорического ордера

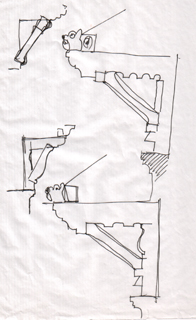

Завершение кронштейна клином, в виде головы держащим расположенную позади деревянную балку. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Завершение кронштейна клином, в виде головы держащим расположенную позади деревянную балку

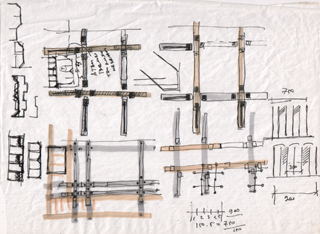

Расположение балок над кронштейнами и композиция из 5см доски используемой для триглифов. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Расположение балок над кронштейнами и композиция из 5см доски используемой для триглифов

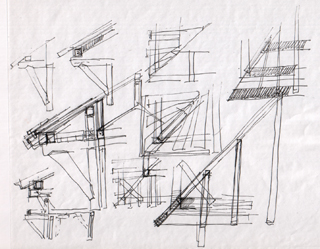

Угол крыши, задумка конструкции. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Угол крыши, задумка конструкции

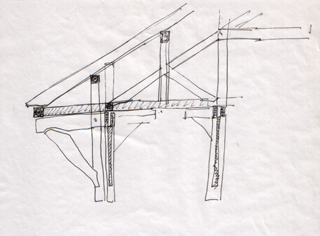

Фронтон, композиция элементов стропильной системы крыши. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Фронтон, композиция элементов стропильной системы крыши

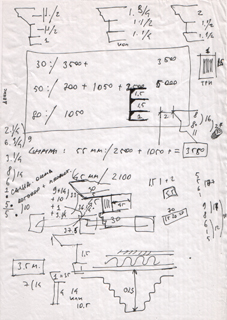

Анализ пропорций разных ордеров в целях композиции из них элементов фасада здания. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Анализ пропорций разных ордеров в целях композиции из них элементов фасада здания

Схема кронштейна с подкосом и завершающей части крыши. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Схема кронштейна с подкосом и завершающей части крыши

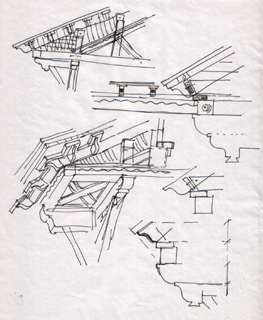

Поведение задуманных в виде гуська, элементов крыши в местах свеса карниза и на фронтоне. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Поведение задуманных в виде гуська, элементов крыши в местах свеса карниза и на фронтоне

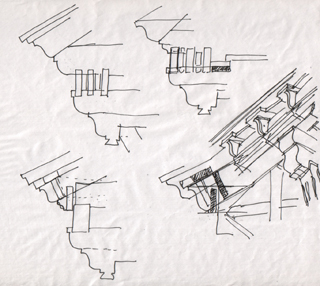

Конструкция выступающей части крыши опирающейся на кронштейны и завершения, изображающего стропильную систему. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Конструкция выступающей части крыши опирающейся на кронштейны и завершения, изображающего стропильную систему

Расчет пропорций кронштейна и конструирование профиля конструктивно удобного и соответствующего своей функции. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Расчет пропорций кронштейна и конструирование профиля конструктивно удобного и соответствующего своей функции

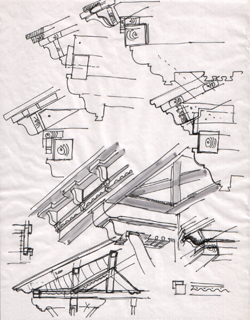

Профили и конструкция карниза из досок. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Профили и конструкция карниза из досок

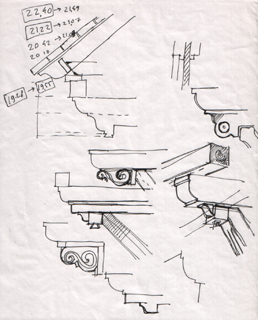

Завершающий элемент кронштейна под опирающейся на него балкой крыши. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Завершающий элемент кронштейна под опирающейся на него балкой крыши

Художественное выражение элемента, удерживающего распор от подкоса, и принимающего на себя тяжесть вышележащей крыши. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Художественное выражение элемента, удерживающего распор от подкоса, и принимающего на себя тяжесть вышележащей крыши

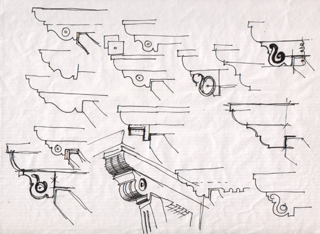

Изображение работы конструкции кронштейна в месте его максимального вылета, соединение его с подкосом. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Изображение работы конструкции кронштейна в месте его максимального вылета, соединение его с подкосом

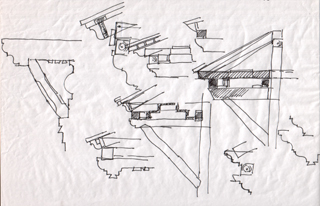

Конструкция промежутков потолка карниза между кронштейнами. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Конструкция промежутков потолка карниза между кронштейнами

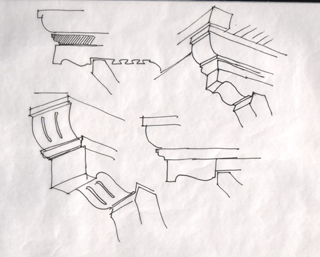

Завершающий элемент деревянного кронштейна опирающегося на подкос. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Завершающий элемент деревянного кронштейна опирающегося на подкос

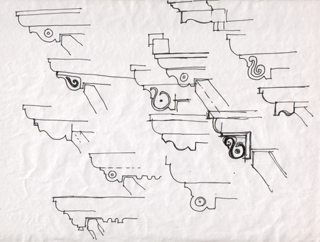

Разные профили поддерживающей части карниза, завершение кронштейна. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Разные профили поддерживающей части карниза, завершение кронштейна

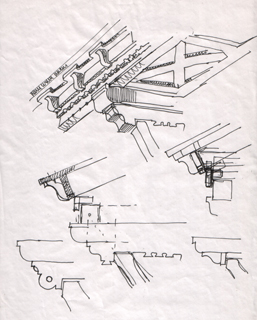

Потолок под карнизом между кронштейнами в виде крестика придающего конструкции горизонтальную неизменяемость. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Потолок под карнизом между кронштейнами в виде крестика придающего конструкции горизонтальную неизменяемость

Анализ горизонтальных членений выступающей части карниза, кронштейна. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Анализ горизонтальных членений выступающей части карниза, кронштейна

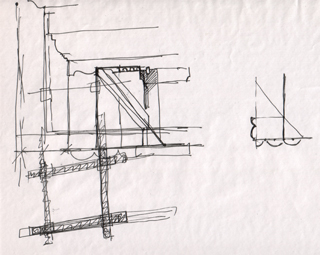

Взаимные пропорции выступающих элементов в плане. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Взаимные пропорции выступающих элементов в плане

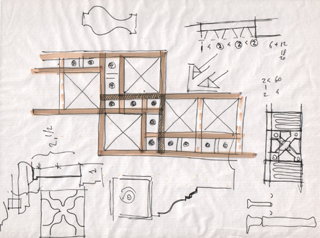

Вариант рисунка потолка выступающей части карниза и вариант рисунка метоп принадлежащих архитектурному поясу вокруг всего фасада. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Вариант рисунка потолка выступающей части карниза и вариант рисунка метоп принадлежащих архитектурному поясу вокруг всего фасада

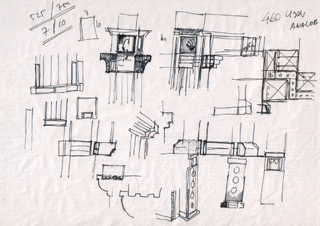

Профили и конструкция опорных элементов карниза с учетом прохождения несущих балок. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Профили и конструкция опорных элементов карниза с учетом прохождения несущих балок

Узловые точки определяющие пропорции карниза и схема построения профилей. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Узловые точки определяющие пропорции карниза и схема построения профилей

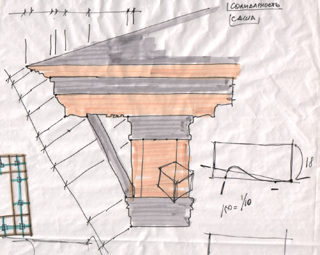

Схема построения профиля завершающей части кронштейна, схема основных элементов антаблемента. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Схема построения профиля завершающей части кронштейна, схема основных элементов антаблемента

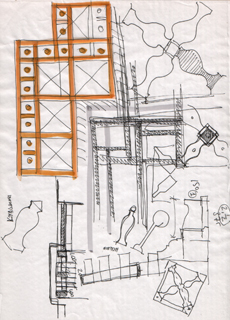

Рисунок потолка карниза с учетом расположения балок и эскиз композиции рисунка метопы из ваз. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Рисунок потолка карниза с учетом расположения балок и эскиз композиции рисунка метопы из ваз

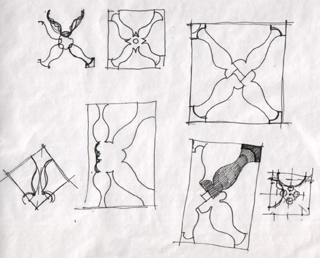

Рисунок метопы, квадратная, половина ширины квадрата и две трети. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Рисунок метопы, квадратная, половина ширины квадрата и две трети

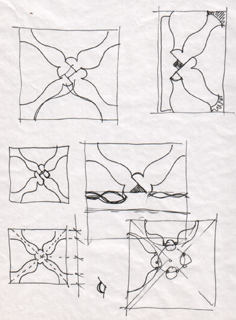

Схема построения профилей рисунка метоп, предполагается вырезать их фрезером из доски. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Схема построения профилей рисунка метоп, предполагается вырезать их фрезером из доски

Поддерживающая, выступающая и завершающая часть карниза и разные профили, и их пропорции. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Поддерживающая, выступающая и завершающая часть карниза и разные профили, и их пропорции

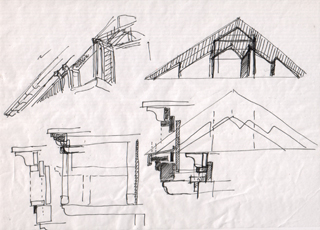

Разные плоскости на фронтоне и конструкция их подшивки. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Разные плоскости на фронтоне и конструкция их подшивки

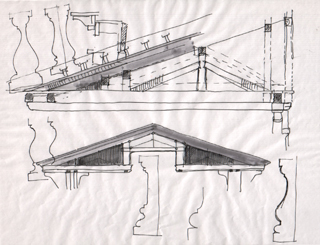

Разработка фронтона и профили балясин разной сложности. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Разработка фронтона и профили балясин разной сложности

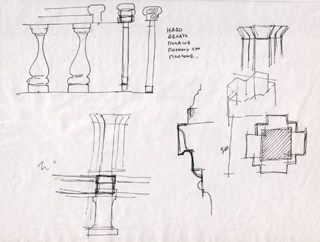

Столбы и балясины ограждения балкона первого этажа. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Столбы и балясины ограждения балкона первого этажа

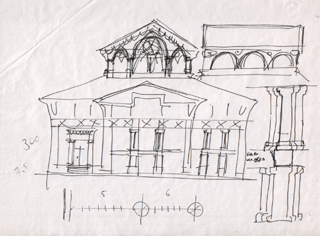

Завершающая часть дома, высоко поднятая крыша над внутренним двориком. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Завершающая часть дома, высоко поднятая крыша над внутренним двориком

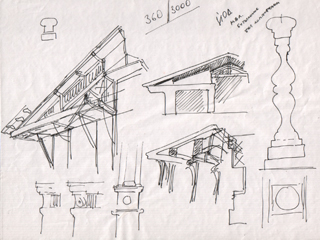

Рисунок фронтона разделенного на плоскости, выступающие на разный уровень. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Рисунок фронтона разделенного на плоскости, выступающие на разный уровень

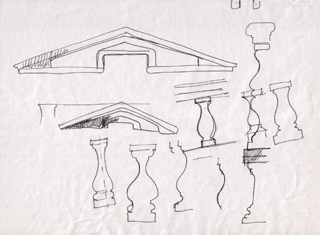

Балясины и композиция глухого заполнения фронтона в нескольких плоскостях. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Балясины и композиция глухого заполнения фронтона в нескольких плоскостях

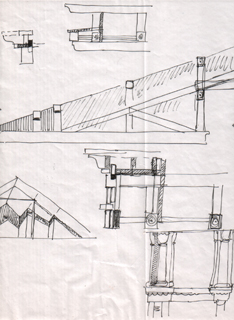

Фасад и разрез фронтона деревянной крыши с большим выносом опирающейся на кронштейны. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Фасад и разрез фронтона деревянной крыши с большим выносом опирающейся на кронштейны

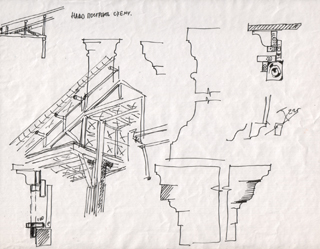

Конструкция фронтона, определение мест его глухого заполнения. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Конструкция фронтона, определение мест его глухого заполнения

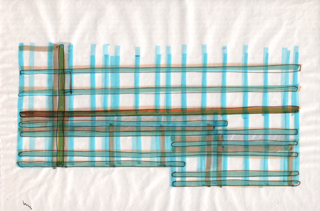

Конструкция балок крыши веранды опирающейся на кронштейны. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Конструкция балок крыши веранды опирающейся на кронштейны

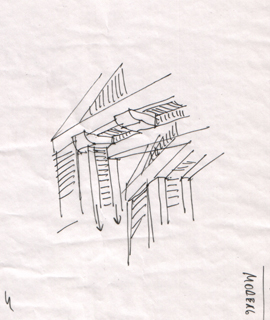

Конструктивные элементы внутри фронтона. Почеркушки к проекту деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Конструктивные элементы внутри фронтона

Титульный лист проекта фасада с деревянными кронштейнами. Проект деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Титульный лист проекта фасада с деревянными кронштейнами

Эскиз фасада кирпичного дома с деревянными кронштейнами. Проект деревянного карниза с кронштейнами. Архитектор Антон Булатецкий

Эскиз фасада кирпичного дома с деревянными кронштейнами
