Почеркушки c разной кирпичной мелочью

Архитектор Антон Булатецкий

Архитектор Антон Булатецкий. Архитектурное проектирование загордных домов.

город: Москва

телефон: +7_916_172_86_39

почта: generaitСОБАКАmail.ru

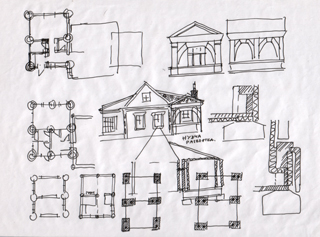

Эскиз кирпичной постройки на отдельно стоящих фундаментах, рядом со старым деревянным домом. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Здесь собраны кальки, сделанные для совсем небольших домиков. Однако эти маленькие строения привлекли много моего внимания, потому что их конструкция может быть применена для других проектов. Цокольная часть дома, междуэтажное перекрытие и карниз, это то, что является сложными местами для каждого проекта. В этих эскизах мне удалось проанализировать возможности конструкции из арочного кирпичного каркаса для новой пристройки к старому дому. Сначала я планировал отодвинуть новое здание на метр от старого, что-бы иметь возможность удобно возводить новые конструкции.

Однако это оказалось неприемлемо для конкретной ситуации. И тогда потребовалось найти другое решение, которое бы позволило осуществить новое строительство с небольшим вентиляционным зазором от старого. Это решение предполагает включение контрфорсов которые поглощают распор от сводчатого перекрытия внутрь здания, а не оставлять их снаружи как планировалось ранее. Далее я избавился от промежуточного шага опор вдоль стены старого здания, что также упростило конструкцию и оказалось очень подходящим решением для этого проекта.

В итоге представленные здесь эскизы узлов, разных сечений и планов представляют собой насыщенную историю конкретного применения сводчатого перекрытия из кирпича в условиях стесненной застройки и с небольшим бюджетом. Последнее потребовало от меня уделить большое внимание упрощению узла цоколя, относительно примененного мной ранее. Также была идея сделать толстый шов между кирпичами, поскольку основанием для дома, оказался подходящий для раствора песок. Толщина шва в 3 см могла бы уменьшить расход кирпича.

В конце этой подборки имеются эскизы для узкого дома, которые отражают собой мой излюбленный прием, используемый вначале проектирования. Первым делом я расставляю классические колонны со всеми античными деталями и пропорциями между ними. Это не значит, что я планирую построить храм. Просто так я репетирую будущий фасад, который, в конечном счете, возьмет в себя только то, что ему нужно, при этом сохранив идею прекрасного, заложенную в истории его создания.

Изображение пристройки на фоне дома, плана, фасада и узлов, нового маленького строения. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Изображение пристройки на фоне дома, плана, фасада и узлов, нового маленького строения

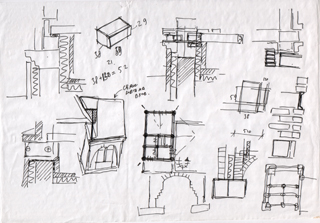

Разные строительные конструкции из кирпича и утеплителя, высота арки зависит от конструкции и плана расположения опор. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Разные строительные конструкции из кирпича и утеплителя, высота арки зависит от конструкции и плана расположения опор

Это схематичные изображения сечений пространственных конструкций из кирпича и нагрузки, которая в них распределяется. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Это схематичные изображения сечений пространственных конструкций из кирпича и нагрузки, которая в них распределяется

Кирпичная пристройка видится простой, с ненавязчивым выражением строительного материала и человеческого тепла. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Кирпичная пристройка видится простой, с ненавязчивым выражением строительного материала и человеческого тепла

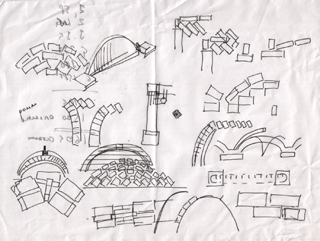

Перебор разных способов и идей как наиболее простым образом выложить необходимые в конструкции кирпичные арки. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Перебор разных способов и идей как наиболее простым образом выложить необходимые в конструкции кирпичные арки

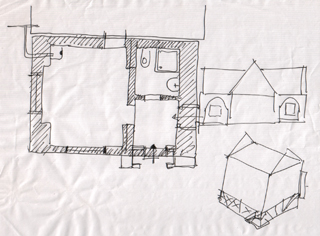

Вариант плана для кирпичной пристройки, прихожая туалет, кухня с настенным котлом. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Вариант плана для кирпичной пристройки, прихожая туалет, кухня с настенным котлом

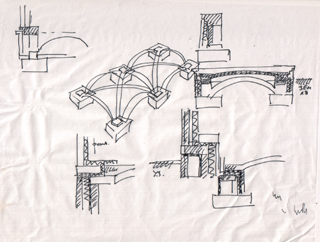

Схема разреза цокольной части, отдельно стоящие фундаменты, на них кирпичные нервюры, и своды. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема разреза цокольной части, отдельно стоящие фундаменты, на них кирпичные нервюры, и своды

Эскиз конструктивного разреза маленького кирпичного здания, план фундаментов. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз конструктивного разреза маленького кирпичного здания, план фундаментов

Сечение места передачи распора от арок внутри помещения на контрфорсы расположенные снаружи здания. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Сечение места передачи распора от арок внутри помещения на контрфорсы расположенные снаружи здания

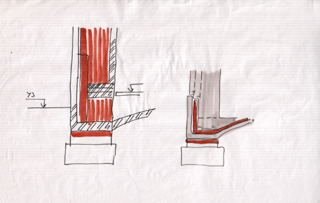

Рассмотрение вопроса теплоизоляции цокольной части кирпичной постройки. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Рассмотрение вопроса теплоизоляции цокольной части кирпичной постройки

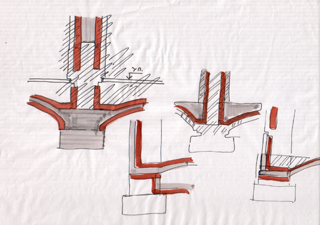

Разные сечения возможных профилей конструкций с исследованием возможности их утепления. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Разные сечения возможных профилей конструкций с исследованием возможности их утепления

Несколько усложненные, идеалистические узлы утепления, делать нужно конечно проще. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Несколько усложненные, идеалистические узлы утепления, делать нужно конечно проще

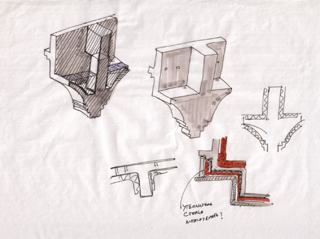

Это очень важный узел цоколя, который никак не может найти простого решения, особенно с учетом гидроизоляции. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Это очень важный узел цоколя, который никак не может найти простого решения, особенно с учетом гидроизоляции

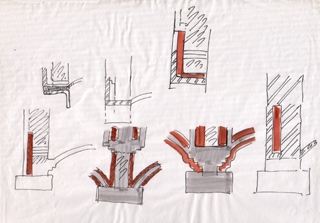

Арки в цоколе могут начинаться от фундамента, а могут иметь отступ от него, в любом случае утеплить это место непросто. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Арки в цоколе могут начинаться от фундамента, а могут иметь отступ от него, в любом случае утеплить это место непросто

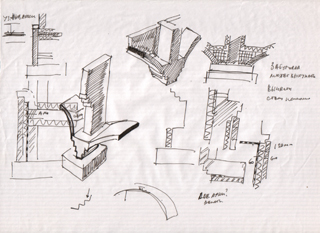

Арки обязательно должны иметь забутовку, без этого конструкция не будет работать. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Арки обязательно должны иметь забутовку, без этого конструкция не будет работать

Эскизы пространственной кирпичной конструкции вызванной необходимостью качественного утепления стены. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскизы пространственной кирпичной конструкции вызванной необходимостью качественного утепления стены

Эскиз, сравнительно простого узла утепления кирпичного цоколя для конструкции дома на арочном каркасе. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз, сравнительно простого узла утепления кирпичного цоколя для конструкции дома на арочном каркасе

Схемы сечений кирпичных стен с контрфорсами и скрытыми аркбутанами для передачи распоров от сводчатых перекрытий. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схемы сечений кирпичных стен с контрфорсами и скрытыми аркбутанами для передачи распоров от сводчатых перекрытий

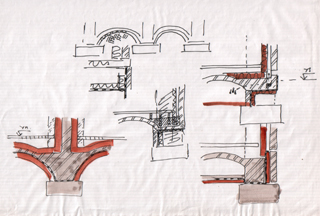

Схемы для разрезов цокольной части для кирпичной постройки со сводчатым перекрытием из кирпича. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схемы для разрезов цокольной части для кирпичной постройки со сводчатым перекрытием из кирпича

Эскиз сечений верхний части стены одноэтажной кирпичной постройки со сводчатыми кирпичными перекрытиями. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз сечений верхний части стены одноэтажной кирпичной постройки со сводчатыми кирпичными перекрытиями

Схема конструкции скрытого в контрфорсе аркбутана для восприятия распора, и его утепления. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема конструкции скрытого в контрфорсе аркбутана для восприятия распора, и его утепления

Сечение конструкции стены в плане и разрезе, изучение особенностей утепления с учетом передачи распоров и пр.. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Сечение конструкции стены в плане и разрезе, изучение особенностей утепления с учетом передачи распоров и пр.

Общая схема утепления конструкции для кирпичной постройки со сводчатыми перекрытиями. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Общая схема утепления конструкции для кирпичной постройки со сводчатыми перекрытиями

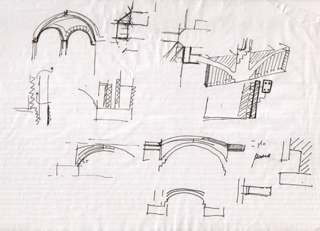

Изображения разных кирпичных элементов проектируемой постройки. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Изображения разных кирпичных элементов проектируемой постройки

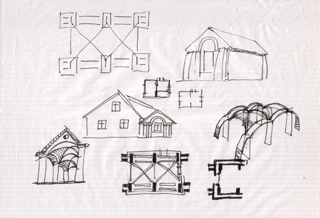

Схема расположения несущих арок, нервюр, на которых устраиваются тонкостенные кирпичные своды. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема расположения несущих арок, нервюр, на которых устраиваются тонкостенные кирпичные своды

Эскиз варианта общей крыши для пристраиваемого и старого здания. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз варианта общей крыши для пристраиваемого и старого здания

План интерьера новой кухни и несколько узлов, в том числе узел герметизации прохода из нового в старое здание. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

План интерьера новой кухни и несколько узлов, в том числе узел герметизации прохода из нового в старое здание

План помещения кухни и развертка по одной из стен с изображением навесного кухонного гарнитура. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

План помещения кухни и развертка по одной из стен с изображением навесного кухонного гарнитура

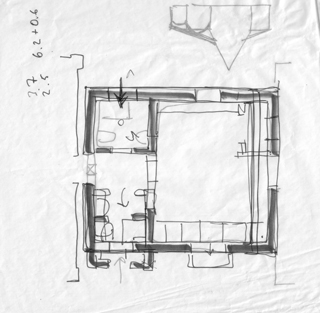

Промежуточный вариант плана пристройки, это лучше соответствует конструкции, но не высотным отметкам, ограниченным наклоном крыши. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Промежуточный вариант плана пристройки, это лучше соответствует конструкции, но не высотным отметкам, ограниченным наклоном крыши

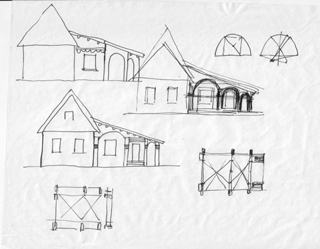

Эскизы фасада наиболее подходящие для этого совсем маленького, домашнего проекта. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскизы фасада наиболее подходящие для этого совсем маленького, домашнего проекта

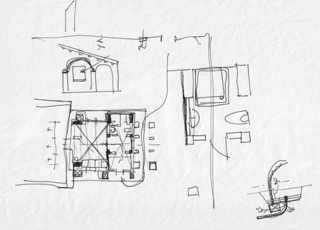

Схема плана в его окончательном варианте, здесь удачно сочетаются конструкция и все желаемые удобства. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема плана в его окончательном варианте, здесь удачно сочетаются конструкция и все желаемые удобства

Эскиз фасадов и конструктивная схема арочных перекрытий для кирпичной пристройки к деревянному дому. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз фасадов и конструктивная схема арочных перекрытий для кирпичной пристройки к деревянному дому

Изображение крыши с башенками для новой пристройки к старому деревянному дому. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Изображение крыши с башенками для новой пристройки к старому деревянному дому

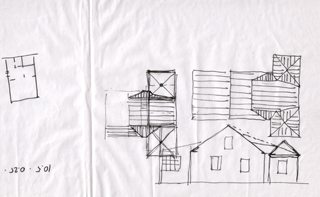

Схема композиции фасадов с пристройкой и план общей крыши. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема композиции фасадов с пристройкой и план общей крыши

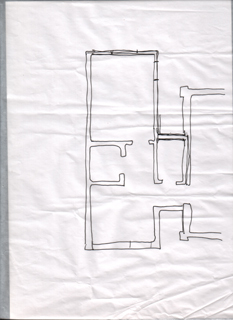

Схема несимметричного плана с гардеробом санузлом и кухней. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема несимметричного плана с гардеробом санузлом и кухней

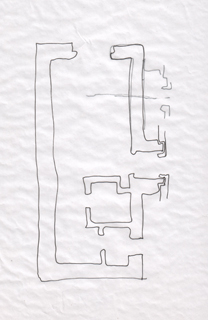

Схема плана с тамбуром маленьким гардеробом, санузлом и кухней. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема плана с тамбуром маленьким гардеробом, санузлом и кухней

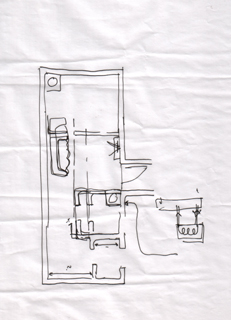

Схема плана для кирпичной пристройки с кухней, в которой помещается диван. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема плана для кирпичной пристройки с кухней, в которой помещается диван

Вариант плана кирпичной пристройки отстоящей от старого деревянного здания почти на метр. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Вариант плана кирпичной пристройки отстоящей от старого деревянного здания почти на метр

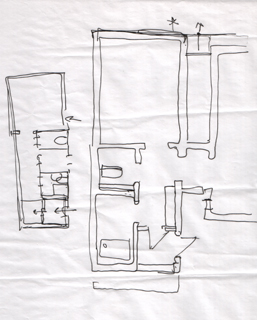

Вариант плана с раздельной душевой и санузлом, а также тамбуром при входе. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Вариант плана с раздельной душевой и санузлом, а также тамбуром при входе

Вариант плана с большим тамбуром, одновременно являющимся гардеробной комнатой для верхней одежды. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Вариант плана с большим тамбуром, одновременно являющимся гардеробной комнатой для верхней одежды

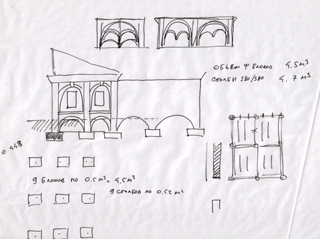

Эскиз фрагмента фасада и схема плана. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз фрагмента фасада и схема плана

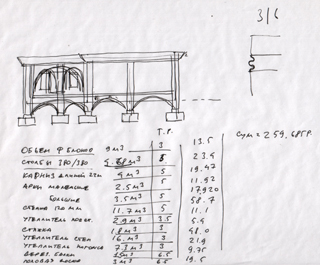

Изображение профиля обработки толстого, 3см, горизонтального кирпичного шва. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Изображение профиля обработки толстого, 3см, горизонтального кирпичного шва

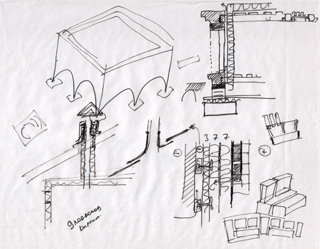

Схема конструкции стены и изображение возможной раскладки для кирпичной арки. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема конструкции стены и изображение возможной раскладки для кирпичной арки

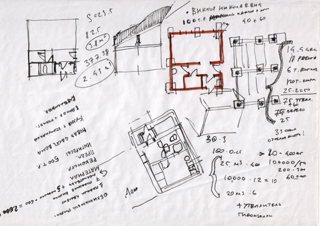

Вариант плана для пристройки и расчет м3 материалов. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Вариант плана для пристройки и расчет м3 материалов

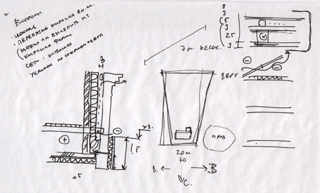

Схема с теплым техническим подпольем и полом на деревянных балках. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема с теплым техническим подпольем и полом на деревянных балках

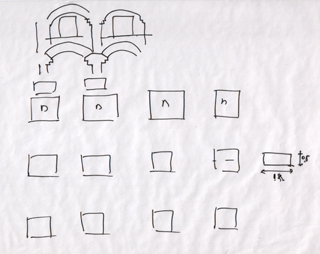

План расстановки отдельно стоящих фундаментных блоков. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

План расстановки отдельно стоящих фундаментных блоков

Схема разреза для проекта и изображение профиля толстого кирпичного шва. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема разреза для проекта и изображение профиля толстого кирпичного шва

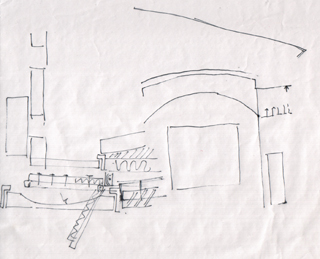

Эскиз к узлу установки двери в стену с вентилируемой воздушной прослойкой. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз к узлу установки двери в стену с вентилируемой воздушной прослойкой

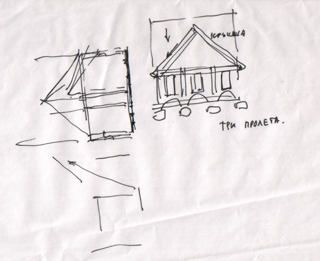

Вариант крыши над новой частью с фронтоном в сторону бокового фасада. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Вариант крыши над новой частью с фронтоном в сторону бокового фасада

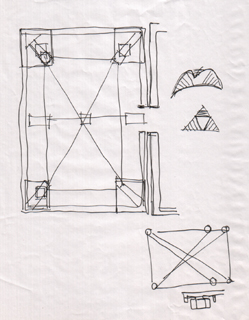

Задумка арочных перекрытий на основе плана. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Задумка арочных перекрытий на основе плана

Направление и поглощение распора в зависимости от геометрии и конструкции кирпичных сводов. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Направление и поглощение распора в зависимости от геометрии и конструкции кирпичных сводов

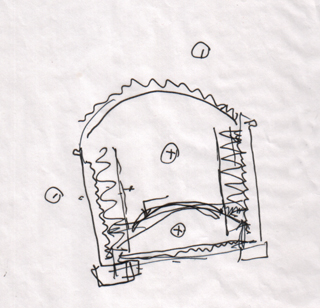

Схема теплых зон и расположения утеплителя. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема теплых зон и расположения утеплителя

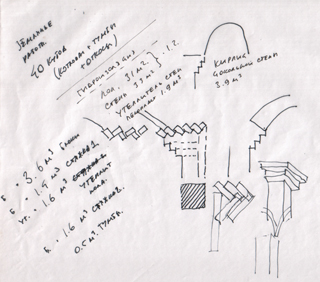

Сечение кирпичной арки выложенной самым старинным способом. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Сечение кирпичной арки выложенной самым старинным способом

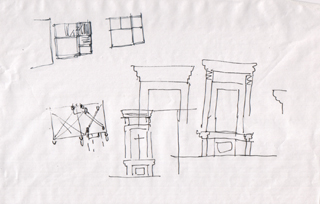

Эскизы архитектурных элементов для окон и дверей. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскизы архитектурных элементов для окон и дверей

Брутальные столбы, включенные внутрь помещения, могут сами поглотить распор, здесь ненужно отдельных контрфорсов, но тогда нужно армировать тонкую стену. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Брутальные столбы, включенные внутрь помещения, могут сами поглотить распор, здесь ненужно отдельных контрфорсов, но тогда нужно армировать тонкую стену

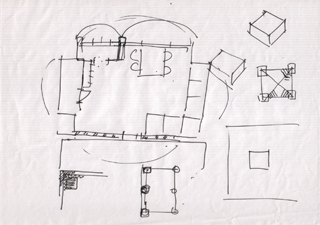

Схема плана с кухонным столом и сечением потолка. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема плана с кухонным столом и сечением потолка

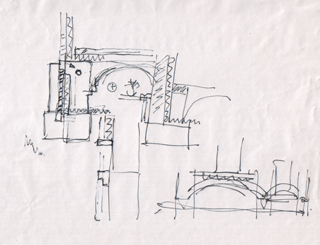

Изображение узлов цокольной части. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Изображение узлов цокольной части

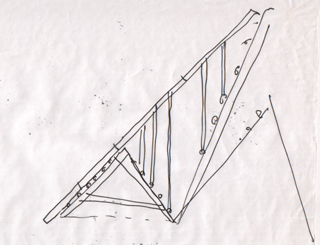

Изображение конструкции соединения старой и новой крыши. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Изображение конструкции соединения старой и новой крыши

Изучение работы каменного массива в конструкции арки на основе распределения нагрузки в стержнях фермы. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Изучение работы каменного массива в конструкции арки на основе распределения нагрузки в стержнях фермы

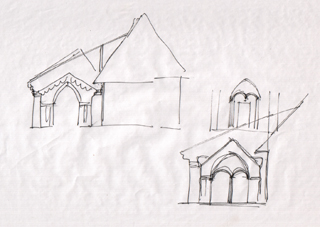

Схема фасада для новой пристройки. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема фасада для новой пристройки

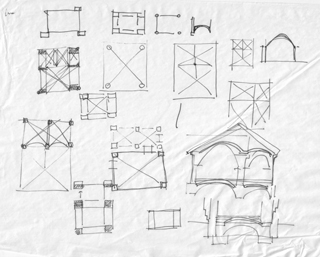

Планы опор и схема разреза для кирпичной пристройки к старому деревянному зданию. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Планы опор и схема разреза для кирпичной пристройки к старому деревянному зданию

Расположение опорных конструкций и соответствующих им нервюр сводчатых перекрытий. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Расположение опорных конструкций и соответствующих им нервюр сводчатых перекрытий

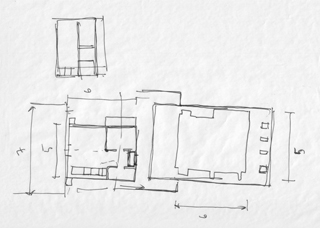

Схема планов и план крыши над задуманной кирпичной пристройкой к старому деревянному зданию. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема планов и план крыши над задуманной кирпичной пристройкой к старому деревянному зданию

Эскиз плана с отдельно вынесенным наружу, относительно габаритов плана, тамбуром. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз плана с отдельно вынесенным наружу, относительно габаритов плана, тамбуром

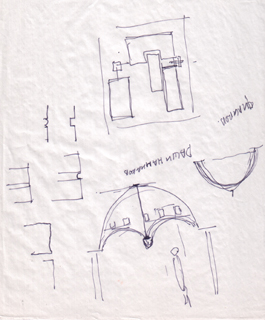

Изображение человека на фоне конструкции фасада и профили кладочных швов. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Изображение человека на фоне конструкции фасада и профили кладочных швов

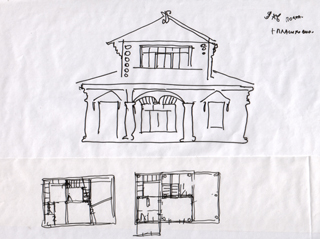

Эскиз для дома с первым этажом из кирпича, а вторым из дерева, консультация. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз для дома с первым этажом из кирпича, а вторым из дерева, консультация

Эскиз небольшой постройки с баней и комнатой отдыха. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз небольшой постройки с баней и комнатой отдыха

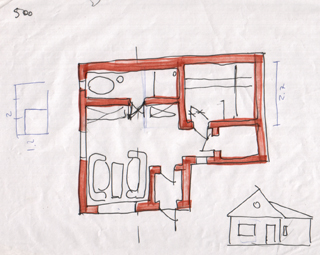

Вариант плана для небольшой садовой постройки, с парилкой, душем и комнатой отдыха. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Вариант плана для небольшой садовой постройки, с парилкой, душем и комнатой отдыха

Эскиз для небольшой постройки с баней, комнатой отдыха и верандой. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз для небольшой постройки с баней, комнатой отдыха и верандой

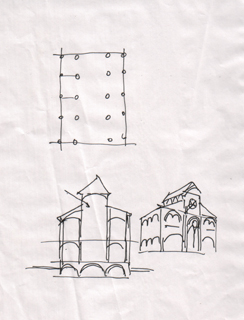

Один заказчик пожелал себе дом в виде собора из трех нефов. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Один заказчик пожелал себе дом в виде собора из трех нефов

Рациональный план одноэтажного дома с большой кирпичной печкой. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Рациональный план одноэтажного дома с большой кирпичной печкой

Узкий дом имеет узкий главный фасад, боковые фасады изображаю крышу. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Узкий дом имеет узкий главный фасад, боковые фасады изображаю крышу

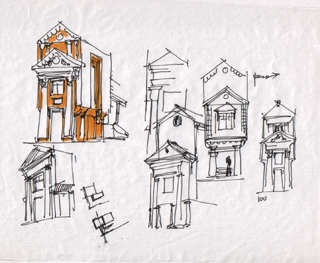

Разработка главного фасада для узкого дома, возможно, использовать античные формы. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Разработка главного фасада для узкого дома, возможно, использовать античные формы

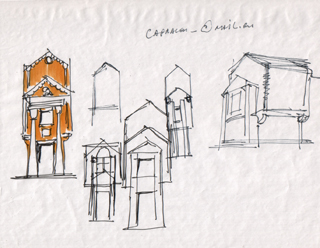

Главный фасад для узкого дома может быть очень глубоким и выразительным. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Главный фасад для узкого дома может быть очень глубоким и выразительным

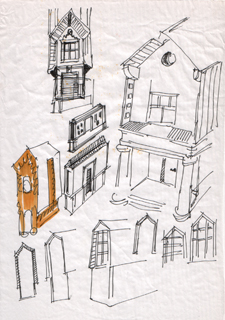

Над входом в дом, можно поместить балкон. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Над входом в дом, можно поместить балкон

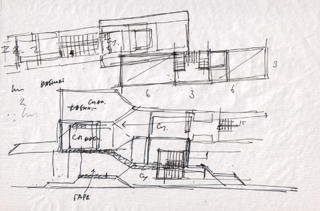

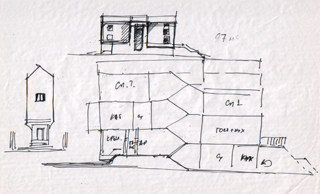

Схема разреза для узкого и длинного дома. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема разреза для узкого и длинного дома

Подумал, что узкий дом можно сделать из контейнеров, но это неудобно, с практической стороны. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Подумал, что узкий дом можно сделать из контейнеров, но это неудобно, с практической стороны

Схема генплана участка, штрихом, показано оставшееся место для строительства. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема генплана участка, штрихом, показано оставшееся место для строительства

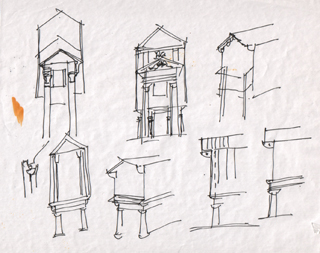

Исследование выразительных приемов для главного, узкого фасада, узкого дома. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Исследование выразительных приемов для главного, узкого фасада, узкого дома

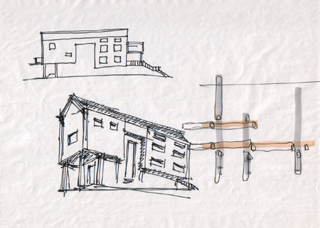

Эскиз бокового фасада узкого и длинного дома. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Эскиз бокового фасада узкого и длинного дома

Схема разреза узкого дома и фасад. Почеркушки c разной кирпичной мелочью. Архитектор Антон Булатецкий

Схема разреза узкого дома и фасад

Проект узкого и длинного дома для участка шириной 9 метров. Незаконченные проекты. Архитектор Антон Булатецкий

Проект узкого и длинного дома для участка шириной 9 метров

Похожие статьи:

Список авторов сайта:

Вернуться к началу страницы:

Rambler's Top100Рейтинг@Mail.ruЯндекс цитированияЯндекс.Метрика
Работник
