Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного

Архитектор Антон Булатецкий

Архитектор Антон Булатецкий. Архитектурное проектирование загордных домов.

город: Москва

телефон: +7_916_172_86_39

почта: generaitСОБАКАmail.ru

Фасад одноэтажного кирпичного дома с большой общей комнатой, тремя спальными и гаражом. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

В этой подборке, последовательно, приведены эскизы к двум проектам. Первый проект это проект кирпичного дома с толстыми стенами. В первоначальном задании требовалось иметь производственную часть с гаражом и жилую часть с тремя спальными комнатами. Соответственно помещения разделились на два этажа перекрытие, между которыми планировалось сделать противопожарным, с конструкцией из кирпичных сводов.

Однако вся эта конструкция с толстыми кирпичными стенами потребовала основательного фундамента и стала тяготить заказчика своей стоимостью. Поэтому решено было сделать дом одноэтажным, уменьшив производственную зону до одного гаража. Должен признаться, что проектировать дом с толстыми стенами оказалось для меня значительной сложностью.

Дело в том, что массивные стены из кирпича это совсем не эффективная строительная конструкция. Вся моя предыдущая практика была направлена на то, что-бы извлечь как можно больше пользы из этого дорогого строительного материла. Результатом этого стремления стал эффективный арочный каркас, с глубокой пластикой имеющий выразительную светотень на фасаде. Здесь же я столкнулся с необходимостью не выявлять конструкцию, а лишь разнообразить массивную, монотонную стену изысками кладки.

Второй проект в этой подборке это реконструкция неизвестного проекта с уже построенным фундаментом. Мне здесь удалось сделать удачную планировку этажей и подобрать подходящую конструкцию для цоколя и стен здания. Фасады также могли получиться очень хорошими. Однако эта большая работа не была закончена, вероятно, как раз ввиду своей объемности. Заказчику показалось достаточно сделанного.

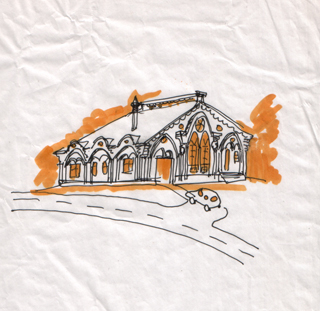

Рисунок загородного жилого дома с конструктивными арками на фасадах и сводчатым потолком первого этажа. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Рисунок загородного жилого дома с конструктивными арками на фасадах и сводчатым потолком первого этажа

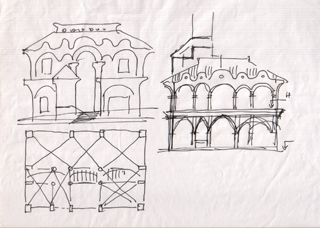

Схема фасада и плана для двухэтажного веселого дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Схема фасада и плана для двухэтажного веселого дома

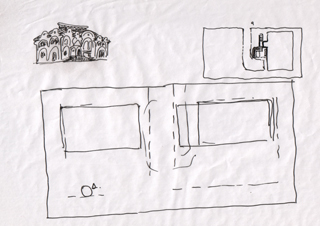

Эскиз веселого дома с вариантами генплана участка. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскиз веселого дома с вариантами генплана участка

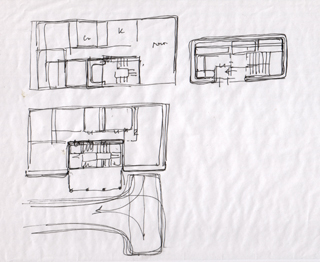

Эскиз к плану двухэтажного дома с первым нежилым этажом. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскиз к плану двухэтажного дома с первым нежилым этажом

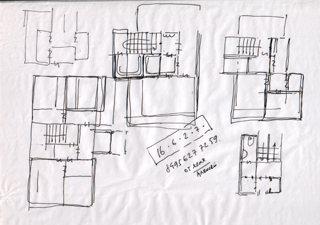

Поиск места для расположения лестничной клетки. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Поиск места для расположения лестничной клетки

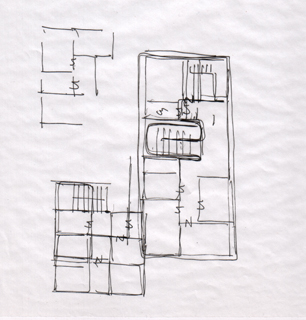

Для дома с нежилым первым этажом, требуется, что-бы лестничная клетка не мешала. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Для дома с нежилым первым этажом, требуется, что-бы лестничная клетка не мешала

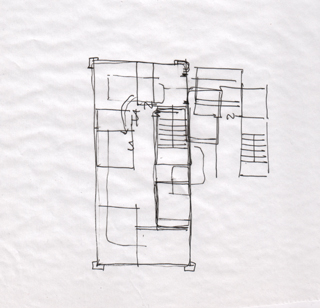

Вариант с лестничной клеткой, прижатой к стороне входа в дом. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Вариант с лестничной клеткой, прижатой к стороне входа в дом

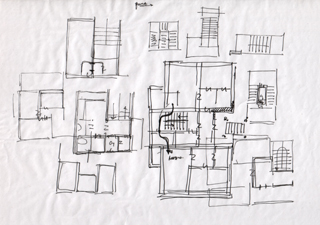

Разные варианты конфигурации плана с учетом возможных отметок входа в дом. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Разные варианты конфигурации плана с учетом возможных отметок входа в дом

Схема плана участка с домом и обдумывание возможности каменного перекрытия первого этажа. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Схема плана участка с домом и обдумывание возможности каменного перекрытия первого этажа

План дома подходит для удобного расположения нервюр поддерживающих монтаж каменных сводов. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

План дома подходит для удобного расположения нервюр поддерживающих монтаж каменных сводов

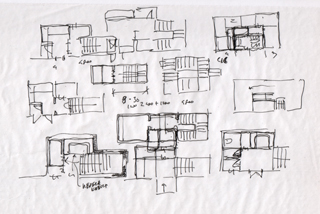

Разные варианты для трех маршевой лестницы вход, в которую запланирован между первым и вторым маршем. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Разные варианты для трех маршевой лестницы вход, в которую запланирован между первым и вторым маршем

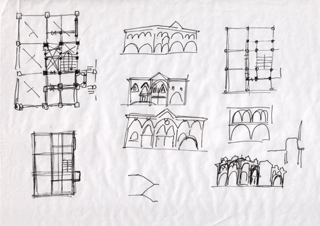

Схема плана перекликается со схемой фасада. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Схема плана перекликается со схемой фасада

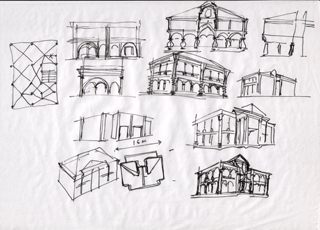

Перебор возможных членений фасада. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Перебор возможных членений фасада

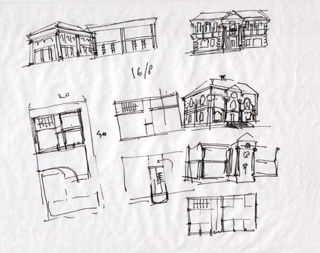

Желаемый фасад несколько спорит с получающимся планом, в целое собирается с натяжкой. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Желаемый фасад несколько спорит с получающимся планом, в целое собирается с натяжкой

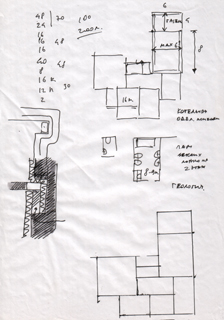

Это прикидка возможного размера дома для одноэтажного варианта. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Это прикидка возможного размера дома для одноэтажного варианта

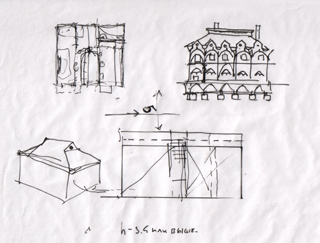

Попытка применить уже готовый вариант фасада для нового дома, не подходит. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Попытка применить уже готовый вариант фасада для нового дома, не подходит

Прорисовка деталей плана лестничной клетки, как наиболее важного ядра дома вокруг которой завязывается план. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Прорисовка деталей плана лестничной клетки, как наиболее важного ядра дома вокруг которой завязывается план

Увязка лестничной клетки и конструкции дома, большого и маленького шага опор. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Увязка лестничной клетки и конструкции дома, большого и маленького шага опор

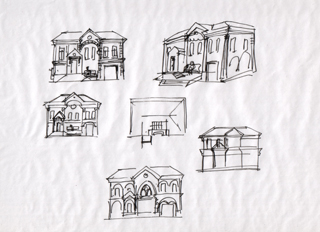

Композиция фасада, симметрия и ассимметрия. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Композиция фасада, симметрия и ассимметрия

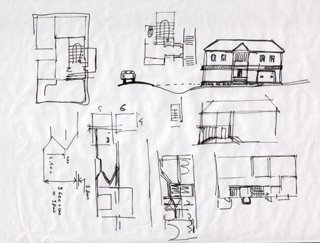

Уровень дома и вертикальная планировка участка проектируются относительно дороги. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Уровень дома и вертикальная планировка участка проектируются относительно дороги

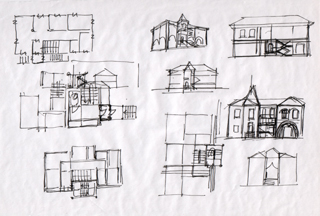

Фасад сильно зависит от плана, поэтому думаю о них одновременно. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Фасад сильно зависит от плана, поэтому думаю о них одновременно

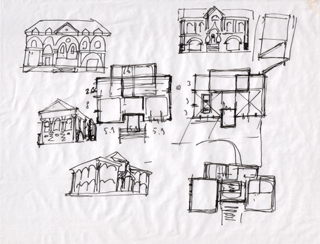

Работа по созданию планов и фасадов кирпичного дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Работа по созданию планов и фасадов кирпичного дома

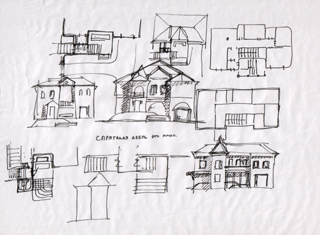

Кальки разных вариантов фасада для плана. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Кальки разных вариантов фасада для плана

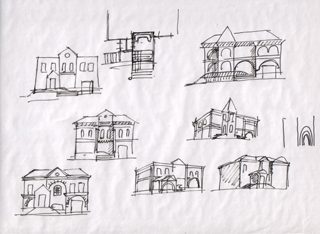

Размышление о фасаде кирпичного дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Размышление о фасаде кирпичного дома

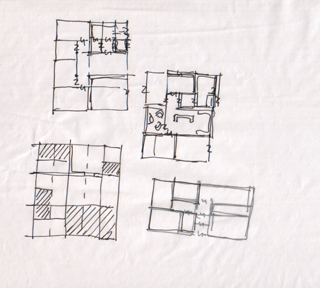

Схема плана для одноэтажного варианта дома, нежилой этаж превратился в гараж. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Схема плана для одноэтажного варианта дома, нежилой этаж превратился в гараж

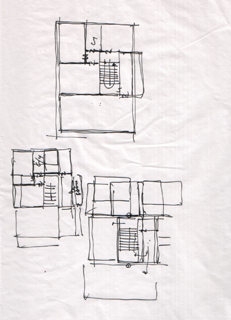

Попытка подвигать планы для выразительности фасадов. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Попытка подвигать планы для выразительности фасадов

Схемы плана для одноэтажного дома с тремя спальными комнатами и гаражом. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Схемы плана для одноэтажного дома с тремя спальными комнатами и гаражом

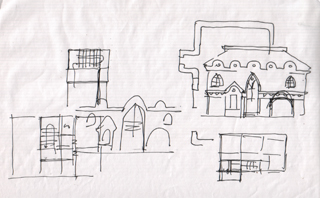

Эскизик фасада со стрельчатыми окошками. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизик фасада со стрельчатыми окошками

Эскиз план для варианта с большой общей комнатой, из которой можно войти во все помещения дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскиз план для варианта с большой общей комнатой, из которой можно войти во все помещения дома

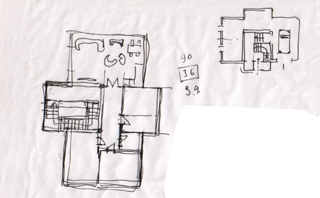

План второго этажа с гардеробом для верхней одежды на лестнице. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

План второго этажа с гардеробом для верхней одежды на лестнице

Определение пропорций плана расстановка ориентировочных размеров в метрах. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Определение пропорций плана расстановка ориентировочных размеров в метрах

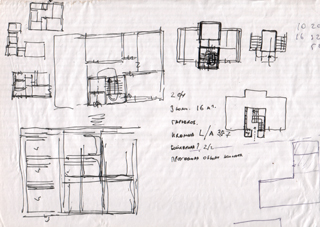

Попытка сделать вход на лестницу по центру фасада. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Попытка сделать вход на лестницу по центру фасада

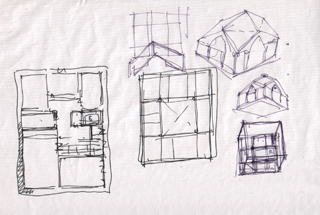

Фронтоны во всю ширину фасадов и со всех сторон предполагают и особую конструкцию крыши. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Фронтоны во всю ширину фасадов и со всех сторон предполагают и особую конструкцию крыши

Эскиз к проекту кирпичного дома, главное помещение и вокруг много отдельных помещений. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскиз к проекту кирпичного дома, главное помещение и вокруг много отдельных помещений

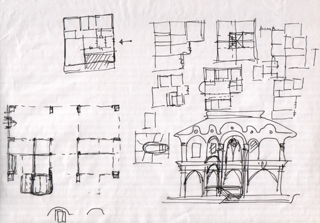

Кирпичный фасад дома с арами, происходит некоторая путаница с уровнем входа, это мешает системе арок. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Кирпичный фасад дома с арами, происходит некоторая путаница с уровнем входа, это мешает системе арок

Расположение дома на рельефе относительно дороги, участок ниже дороги, но и первый этаж планировался нежилым. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Расположение дома на рельефе относительно дороги, участок ниже дороги, но и первый этаж планировался нежилым

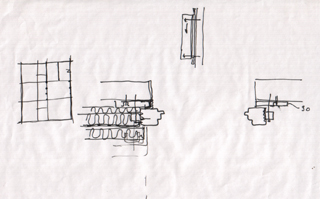

Узел установки окна для стены с наружной несущей стеной с вентилируемой воздушной прослойкой, после которой с внутренней стороны стены идет утеплитель. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Узел установки окна для стены с наружной несущей стеной с вентилируемой воздушной прослойкой, после которой с внутренней стороны стены идет утеплитель

Эскиз плана, с определением несущих колон для сводчатых перекрытий первого этажа. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскиз плана, с определением несущих колон для сводчатых перекрытий первого этажа

Эскиз плана с обобщенным определением его пропорций. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскиз плана с обобщенным определением его пропорций

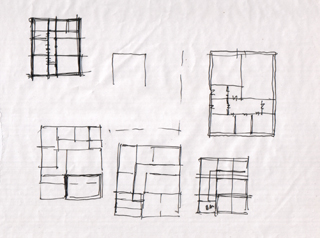

Эскизы к планам большого одноэтажного дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизы к планам большого одноэтажного дома

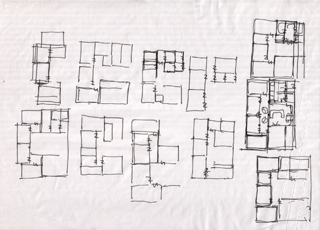

Разные эскизы к планам для этого проекта. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Разные эскизы к планам для этого проекта

Эскизы к планам для одноэтажного дома с большой общей комнатой, тремя спальными и гаражом. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизы к планам для одноэтажного дома с большой общей комнатой, тремя спальными и гаражом

Эскизы плана для одноэтажного дома с большой общей комнатой, тремя спальными и гаражом. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизы плана для одноэтажного дома с большой общей комнатой, тремя спальными и гаражом

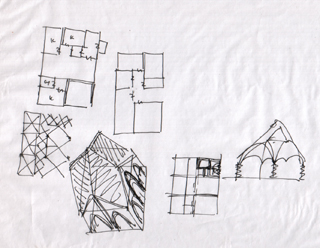

Использование крыши со скатами в сторону углов плана для оптимизации внутреннего пространства дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Использование крыши со скатами в сторону углов плана для оптимизации внутреннего пространства дома

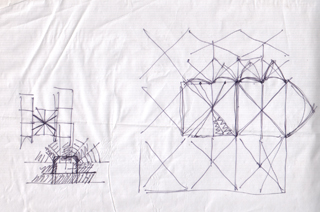

Узел пилястры в плане, на которую опираются нервюры от сводчатых перекрытий этажа. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Узел пилястры в плане, на которую опираются нервюры от сводчатых перекрытий этажа

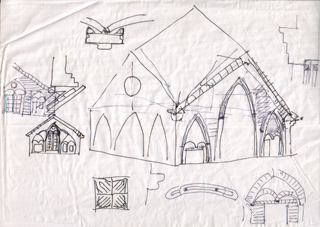

Эскиз к варианту фасада с некоторыми практическими деталями. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскиз к варианту фасада с некоторыми практическими деталями

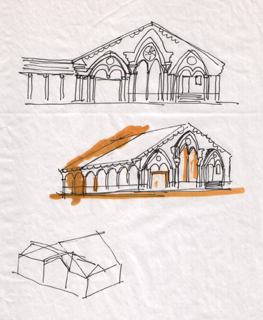

Рисунок фасада для одноэтажного варианта дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Рисунок фасада для одноэтажного варианта дома

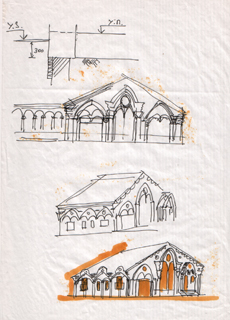

Фасад дома, промежуточный эскиз. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Фасад дома, промежуточный эскиз

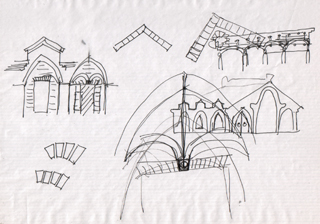

Схема элементов фасада, технические подробности. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Схема элементов фасада, технические подробности

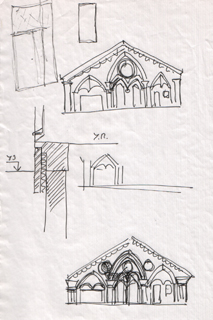

Рисунок фасада загородного кирпичного дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Рисунок фасада загородного кирпичного дома

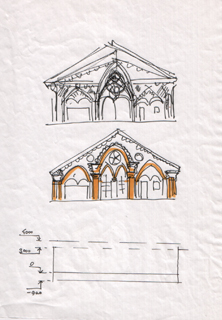

Эскиз фасада одноэтажного жилого дома из кирпича. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскиз фасада одноэтажного жилого дома из кирпича

Проект дома с нежилыми помещениями на первом этаже. Незаконченные проекты. Архитектор Антон Булатецкий

Проект дома с нежилыми помещениями на первом этаже

Проект дома с большой гостиной, из которой можно войти во все остальные помещения. Незаконченные проекты. Архитектор Антон Булатецкий

Проект дома с большой гостиной, из которой можно войти во все остальные помещения

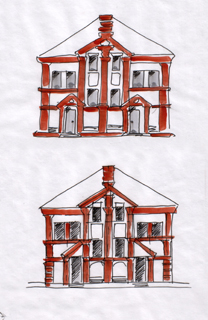

Эскизы фасадов для блокированного жилого дома на две семьи. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизы фасадов для блокированного жилого дома на две семьи

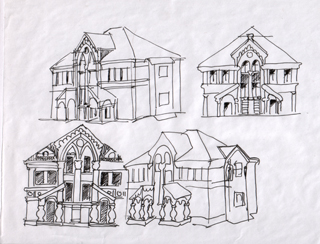

Рисунки фасадов для двухэтажного жилого дома с двумя отдельными входами. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Рисунки фасадов для двухэтажного жилого дома с двумя отдельными входами

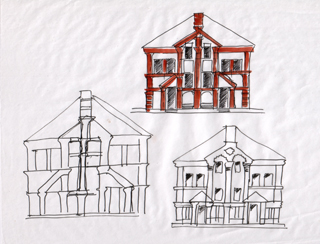

Схемы фасадов для блокированного жилого дома на две семьи. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Схемы фасадов для блокированного жилого дома на две семьи

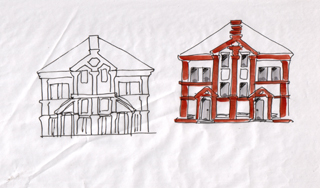

Эскизы фасадов для дома на две семьи с двумя входами. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизы фасадов для дома на две семьи с двумя входами

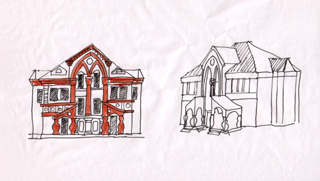

Фасад для загородного жилого дома с кирпичными карнизами и стрельчатой аркой. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Фасад для загородного жилого дома с кирпичными карнизами и стрельчатой аркой

Эскизы к фасаду жилого дома для двух семей с отдельными входами для каждой. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизы к фасаду жилого дома для двух семей с отдельными входами для каждой

Эскизы к фасадам жилого дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизы к фасадам жилого дома

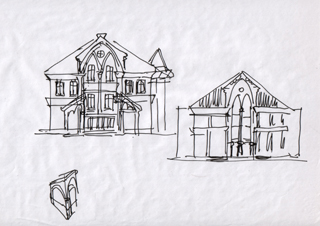

Эскизы для фасада загородного жилого дома на две семьи. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизы для фасада загородного жилого дома на две семьи

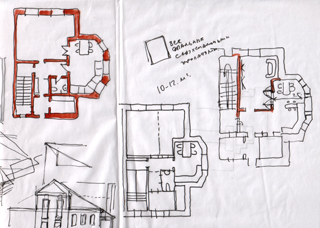

План симметричной части дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

План симметричной части дома

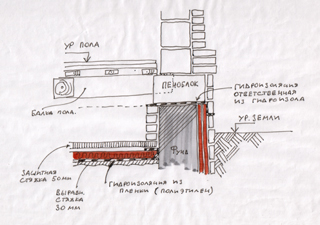

Узел цоколя с теплым техническим подпольем. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Узел цоколя с теплым техническим подпольем

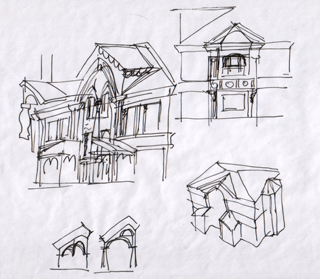

Почеркушки к фасадам, аксонометрия. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Почеркушки к фасадам, аксонометрия

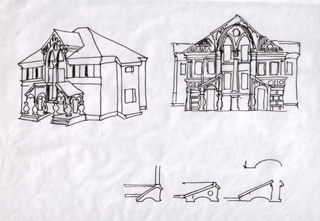

Рисунок блокированного дома с двумя крылечками. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Рисунок блокированного дома с двумя крылечками

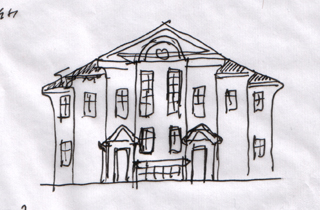

Схема фасада для блокированного двухэтажного дома с мансардой. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Схема фасада для блокированного двухэтажного дома с мансардой

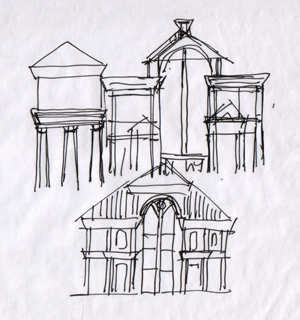

Эскизы фасадов. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизы фасадов

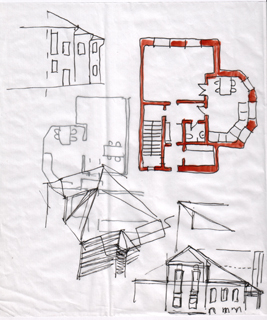

План половины дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

План половины дома

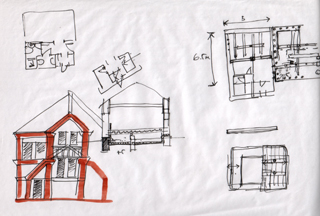

Схема фасада дома и прочие эскизы. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Схема фасада дома и прочие эскизы

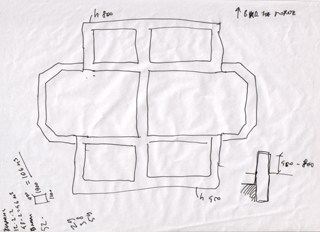

Существующий фундамент, для которого разработан этот проект дома. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Существующий фундамент, для которого разработан этот проект дома

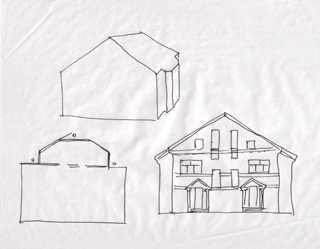

Эскизы фасадов, скат крыши над эркером. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Эскизы фасадов, скат крыши над эркером

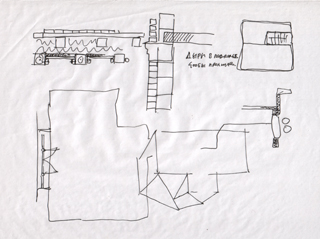

Конструкция пола и стены, опирание балки на стену. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Конструкция пола и стены, опирание балки на стену

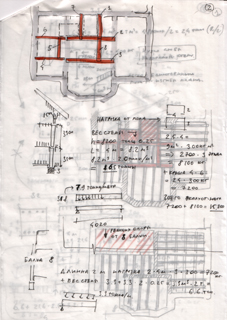

Расчет конструкций, сбор нагрузок на балки, подбор арматуры. Почеркушки к проектам кирпичных домов, отдельностоящего и блокированного. Архитектор Антон Булатецкий

Расчет конструкций, сбор нагрузок на балки, подбор арматуры

Проект блокированного жилого дома на две семьи. Незаконченные проекты. Архитектор Антон Булатецкий

Проект блокированного жилого дома на две семьи
