Кирпичный дом с острой крышей и арками вдоль карниза

Архитектор Антон Булатецкий

Архитектор Антон Булатецкий. Архитектурное проектирование загордных домов.

город: Москва

телефон: +7_916_172_86_39

почта: generaitСОБАКАmail.ru

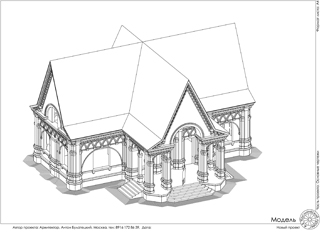

Кирпичный дом с верандой. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

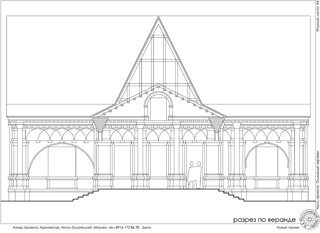

Главный фасад дома ориентирован на юг. Посередине главного фасада расположено большое крыльцо накрытое крышей. Крыльцо открыто в три стороны света и имеет высоту в два этажа. Со стороны дома на крыльцо выходят два кухонных окна, что позволяет использовать крыльцо, как веранду. В теплое время года на ней можно поставить стол, и будет удобно подать через окно все необходимое.

Вход в дом защищен от осадков крышей крыльца – веранды. При входе в дом имеется тамбур, далее расположена прихожая. Прихожая имеет освещение через небольшое окно, выходящее на улицу рядом с верандой. Подоконник этого окна поднят на 1.8 мета от уровня пола, что-бы мебель не закрывала свет с улицы. Тамбур, на пути в дом, необходим для предотвращения перетока воздуха между внутренним помещением и улицей. Его размеры выбраны таким образом, что-бы проходя через него, было удобно закрыть одну дверь, перед тем как открыть следующую. Тамбур освещается через фрамугу над входной дверью.

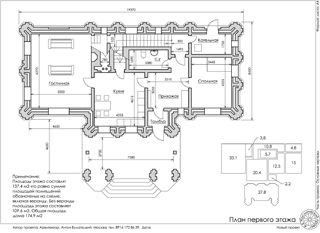

Прихожая занимает часть помещения при входе в дом. В остальной части этого помещения находится холл, из которого можно попасть во все остальные помещения дома. Справа распложена комната, подходящая для кабинета, спальнойПлан первого этажа кирпичного дома. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий или гостевой комнаты. Напротив нее вход в кухню, через которую можно пройти далее в гостиную. Напротив прихожей, за стеной холла, расположен туалет, вход в который спрятан в коротком коридоре, ведущем на лестницу. Лестница с первого этажа поднимается на второй этаж и отделена от помещений первого этажа дверью. Дверь перед лестницей полезна против сквозняков, особенно во время отопительного периода, когда тепло с первого этажа будет стремиться подняться вверх, на второй этаж. На втором этаже размещаются две комнаты, ванная и холл с окнами на веранду.

Дом запроектирован из кирпича. Наружные несущие стены состоят из арок и забутовок, имеют разную толщину в соответствии с логикой работы конструкции. Архитектурные формы художественно описывают распределение нагрузок, одновременно принимая участие в работе которую изображают. Наружная стена из кирпича не является ограждением от холода. За ней находится воздушная прослойка вентилируемая наружным воздухом через отверстия внизу и вверху стены. Таким образом, наружная кирпичная стена всегда остается сухой и температура ее равна температуре улицы. Тепло в доме удерживает “пирог” с утеплителем находящийся после воздушной прослойки.

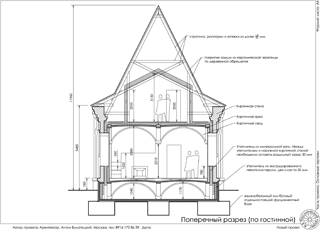

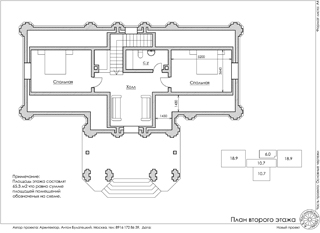

Особенностью конструкции дома являютсяПлан второго этажа, часть площади занимает холодный чердак. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий сводчатые перекрытия из кирпича. Применен крестовый тип свода из кирпичных распалубок толщиной в четверть кирпича, на нервюрах из кирпича, той же толщины. Эта конструкция позволяет иметь высокий потолок вдоль почти всех стен помещения, исключая углы. В углах арки свода опускаются ниже, однако и здесь, их высота остается достаточной что-бы быть комфортной. Кроме удобства и художественной выразительности в конструкции тонкостенного крестового свода на нервюрах, материал работает наиболее эффективно, целиком подвергаясь сжатию. Следовательно, нужно его меньше чем для других типов перекрытий, при том что результат получается капитальным и долговечным.

Что-бы можно было построить такое перекрытие на плане дома имеются места на которые свод опирается, и которые имеют подходящую геометрию и массу для того что-бы уравновесить создаваемый сводом распор. На плане и фасадах дома можно видеть специальные выступы, предназначенные для опирания на них нервюр свода. Эти выступы внутри стены имеют теплоизоляцию что-бы исключить перетекание тепла между потолком внутри помещений и наружными стенами здания. Внутри дома, углы сводов (нервюры), опираясь с противоположных сторон в одну точку, уравновешивают друг друга, последовательно передавая образующийся распор на описанныеПроект кирпичного дома с острой крышей. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий выше контрфорсы, наружных стен. Высота потолка под сводом, в средней части помещений 3.3 метра. Сводчатые перекрытия применяются в техническом подполье и на первом этаже дома. Второй этаж дома представляет собой стропильную конструкцию из дерева, внутри которой расположены утепленные жилые помещения. Между жилыми помещениями и крышей находится вентилируемый наружным воздухом чердак.

Кухня, на первом этаже, слева от прихожей, имеет почти квадратную форму в плане, что позволяет удобно разместить в ней кухонное оборудование и одновременно большой кухонный стол. Из кухни имеется дверь в техническое подполье дома, которое может использоваться для хранения заготовок на зиму и других припасов. Так же со стороны кухни имеется подход к печи, которая может быть использована для приготовления пищи, обогрева дома, освещения столовой огнем очага и даже для лечения больных, старинным дедовским способом.

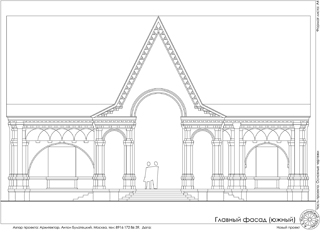

Гостиная комната занимает целиком одно крыло здания на первом этаже, и может быть освещена окнами с трех сторон. Внутренняя стена гостиной комнаты соседствует с печью. Растопку печи можно вести со стороны кухни. Для проекта выбрана печь типа “русская” или ее более современный аналог “теплушка”.Фасад загородного дома с карнизами и арками. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий Эти печи отличаются тем, что на них можно лежать, они имеют большую тепловую инерцию, позволяют топить любым твердым топливом и оставлять горение на ночь. Все эти свойства могут быть полезны для использования печи в качестве резервного источника тепла, но и для постоянного отопления дома в первое время после строительства это также может быть ценно. Для того что-бы забраться на печь рядом с ней предусмотрена небольшая лесенка с высокими ступенями. С лежанки печи через небольшую дверцу можно пробраться на площадку лестницы ведущей на второй этаж. Лежанка на печи имеет естественное освещение через небольшое окошко рядом.

С другой стороны от печи, находится санузел первого этажа, и прямо над ним ванная второго этажа. Соседство с печью позволяет сделать возможным первоочередной подогрев этих помещений от печи, через теплопроводность кирпичных и бетонных конструкций или дополнительно к этому, через вентиляцию. Температура в санузлах и ванных всегда должна быть выше чем нормальная температура в жилых помещениях, из за повышенной влажности. Поэтому, самое важное, при возможном временном дефиците тепла, в первую очередь поддерживать температуру в санузлах, что бы наРазрез крыши над верандой. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий поверхностях и внутри их стен не образовался конденсат, берущийся из остывающего в соприкосновении с ними воздуха.

Для постоянного отопления дома в проекте предусмотрена котельная. Пройти в нее можно из дома или с улицы. Может быть, понадобиться только один вход. В случае если дом будет иметь подключение к газу, то обязательным является вход с улицы, и небольшое окно, для выхода энергии в случае взрыва. В нормативных документах это окно называется: “быстро сбрасывающаяся конструкция”.

Размер котельной определяется от размера котла, а выбор котла зависит от рассчитанных теплопотерь, через ограждающие конструкции дома и через вентиляцию, в течении самой холодной пятидневки отопительного периода. Здесь я этого не считал. Однако, ранее я уже изучал этот вопрос и делал расчеты для других зданий. У меня получилось, что при использовании минераловатного утеплителя вместе с применяемой мной конструкцией стены, при условии нормального размера оконных проёмов, теплопотери через ограждающие конструкции равны количеству тепла, выходящему через вентиляцию. В свою очередь вентиляция считается по необходимому воздухообмену в жилых помещениях дома. Нормы рекомендуют брать воздухообмен равным “один раз в час”. Точность этого расчета зависит от скорости движения воздуха. При использовании естественнойФасад загородного дома с кирпичными деталями на фасаде. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий вентиляции цифра получается теоретическая, отражающая лишь приблизительный масштаб ожидаемых теплопотерь. При такой точности, делать каждый раз новый расчет бессмысленно, а ранее сделанные расчеты и уже практический опыт, показали мне, что дом получается теплым. Регулирование температуры в доме осуществляется автоматикой котла, или открыванием форточки.

В любом случае для домов площадью около 200 м2 у меня получилось по расчету значительно менее 20 киловатт, которые обычно рекомендуют газовые службы при подключении дома к газу. Они пользуются собственной методикой расчета. Таким образом, размер котельной предугадать заранее бывает непросто. На случай такой ситуации у меня заготовлено специальное решение, опробованное ранее, для большого дома. В котельной обязательно должно поместиться все то, что связано с горением и работой котла. Это сам котел, дымовая труба и первичная обвязка котла. Все остальное, включая расширительные баки, систему водоподготовки, главную гребенку, насосы и прочее можно разместить в другом помещении, расположенном недалеко. В данном случае этим помещением может быть техническое подполье прямо под котельной.

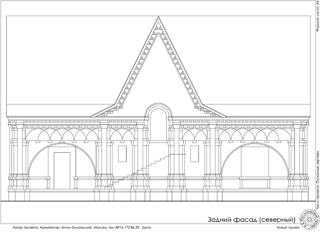

Техническое подполье в доме запроектировано тёплым. Это значит что под стяжкой пола техподполья и снаружи, по периметру цокольной части дома, доФасад кирпичного дома, вид сзади, северная сторона. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий уровня пола первого этажа находится утеплитель из экструдированного пенополистерола. Но само по себе утепление, теплым техподполье не делает. Дело в том, земля под утеплителем всегда сохраняет одинаковую температуру около 5 градусов. Воздух, охлаждаясь, опускается вниз и никуда не девается. Поэтому в техподполье без подогрева и принудительной вентиляции летом прохладно. Другое дело, когда в техподполье проходят инженерные системы. От их теплопотерь воздух в техподполье подогревается и его тепло удерживается в границах утепленного контура техподполья.

Раз мы заговорили о техническом подполье, опишу далее о причинах его необходимости для умеренно – континентального климата в котором находится Москва, Новосибирск и многие другие города России. Необходимость теплого технического подполья обусловлена тремя причинами, целями. Во-первых, пол первого этажа должен быть теплым. Для этого помещение, которое находится под первым этажом, должно иметь температуру близкую к температуре помещения первого этажа. Если под полом холодное помещение, то конструкция пола будет находиться в процессе теплообмена (сопротивления теплопередаче). В следствии этого, поверхность пола в помещении будет на 3 (три) градуса холоднее, чем температура воздуха в помещении, рядом с полом. Температура воздуха вРазрез дома с кирпичными сводчатыми перекрытиями технического подполья и первого этажа. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий помещении неодинакова. Возле потолка воздух теплее, чем возле пола. Поэтому если в помещении на уровне стола температура воздуха равна 23 градуса, то у пола она будет 21, а сам пол будет иметь температуру 18 градусов (например). Это значит, пол будет чувствоваться холодным.

Второе преследует целью уменьшить теплопотери дома. Теплопроводность любой конструкции имеет прямую зависимость от величины разницы температур. Например, если внутри технического подполья всегда 20 градусов, а температура земли 5 градусов, то разница температур будет 15 градусов. Если же предположить вентиляцию холодным воздухом под полом первого этажа, то разница температур между первым этажом и холодным техническим подпольем может составить 50-60 градусов. Таким образом, мы видим, как теплое техническое подполье бережет энергию для обогрева дома. Должен заметить здесь о подогреве пола с помощью системы отопления, с температурой теплоносителя 50 градусов. В этом случае разница температур составит 70 – 80 градусов. Что очевидно сказывается на увеличении теплопотерь.

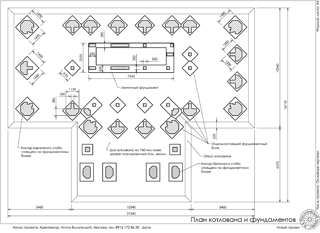

Третье, почему техническое подполье является полезным, связано с конструкцией цокольной части дома. Дело в том, что любой материал, даже самый прочный, разрушается от замерзания воды в нем, или на его поверхности. ВодаПлан расположения отдельно стоящих фундаментов для строительства кирпичного дома со сводчатыми перекрытиями. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий расширяется, превращаясь в лед, и буквально взрывает твердый материал стен изнутри. Каждый цикл замерзания и оттаивания твердого материала насыщенного водой делает его более пористым. В увеличенные поры может проникнуть больше воды и при новом замерзании материал разрушается еще сильнее. Этот процесс особенно опасен для цокольной части здания, поскольку холод и влага от земли способны быстро распространяться по конструкции. Например весной солнце в течении дня нагревает стену здания, а ночью стена быстро замерзает от холода поступающего через фундамент. Если же у здания имеется техническое подполье или подвал, то поверхность стены внизу дома защищена от резких колебаний температуры, разрушительных, если стена подвержена воздействию влаги.

Оставим теперь технические подробности и обратим внимание на архитектурно художественное решение. Важной его частью было подобрать пропорции, - взаимосвязанные размеры плана и фасада дома. Так же взаимно увязать размеры конструкций и архитектурных элементов, украшающих дом, таких как колонны, пилястры, капители, карнизы и конечно арки. Результатом этой работы стал точный расчет элементов фасада, в котором каждая деталь находиться на своем мести и имеет точный определенный ей размер. В этом я вижу объяснение красоты здания, которое в этом аналогично строению человеческого тела. Особым элементом украшения и я бы сказал, даже, душой дома могут стать отдельно разработанные для конкретного случая капители. Для этой работы нужно обратиться к скульптору и тогда проект получит свое окончательное художественное завершение.

План расположения арок сводчатых кирпичных перекрытий загородного дома. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

План расположения арок сводчатых кирпичных перекрытий загородного дома

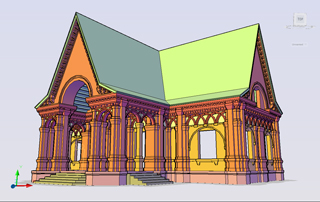

Модель кирпичного дома, вид с экрана. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Модель кирпичного дома, вид с экрана

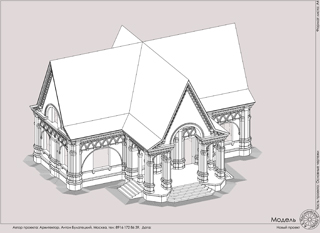

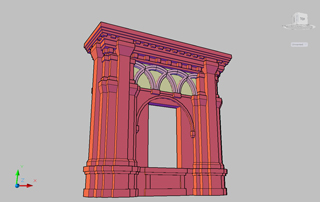

Фрагмент кирпичной стены с пилястрами, карнизом и арками. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Фрагмент кирпичной стены с пилястрами, карнизом и арками

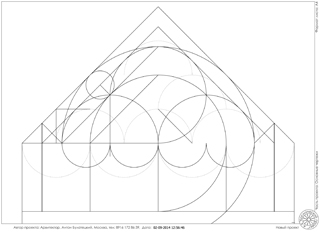

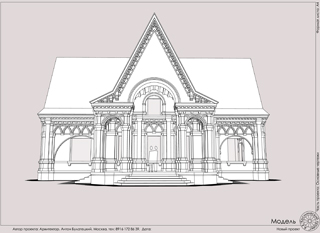

Схема осей, подбор пропорций для использования арок в конструкции стены дома. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Схема осей, подбор пропорций для использования арок в конструкции стены дома

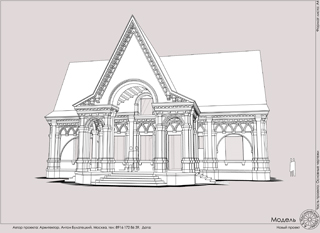

Разные пропорции. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Разные пропорции

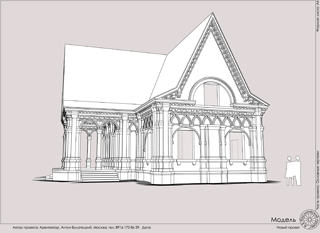

Сочетание размеров разных элементов для построения фасада. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Сочетание размеров разных элементов для построения фасада

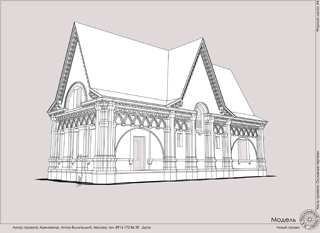

Вариант фасада для кирпичного дома. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Вариант фасада для кирпичного дома

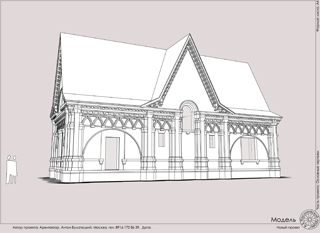

Фрагмент фасада с арами вдоль фриза. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Фрагмент фасада с арами вдоль фриза

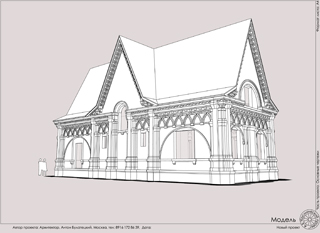

Фасады с арами вдоль фриза и триглифами. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Фасады с арами вдоль фриза и триглифами

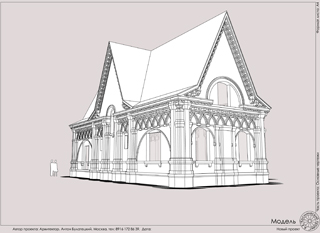

Модель промежуточного варианта. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Модель промежуточного варианта

Проект двухэтажного дома с кирпичными стенами. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Проект двухэтажного дома с кирпичными стенами

Вид заднего фасада дома, вариант. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Вид заднего фасада дома, вариант

Проект загородного кирпичного дома, точная модель для дальнейшего изготовления строительных чертежей. Кирпичный дом с острой крышей и арками вдоль карниза. Архитектор Антон Булатецкий

Проект загородного кирпичного дома, точная модель для дальнейшего изготовления строительных чертежей
